Suchý nebo užitkový tlakoměr: Základní znalosti pro inženýry a kupující

Ať už tomu říkáte aSuchý nebo užitkový manometrTento přístroj je tahounem bezpočtu průmyslových, komerčních a HVAC systémů. V tomto komplexním průvodci rozebíráme význam, porovnáváme suché a tekuté verze, uvádíme klady a zápory, odpovídáme na kritické otázky a představujeme spolehlivé zdrojeNingbo Rising Instrument Co., Ltd.Vše, co potřebujete vědět před dalším nákupem – vše na jednom místě.

❓ Co přesně je „suchý nebo užitkový manometr“?

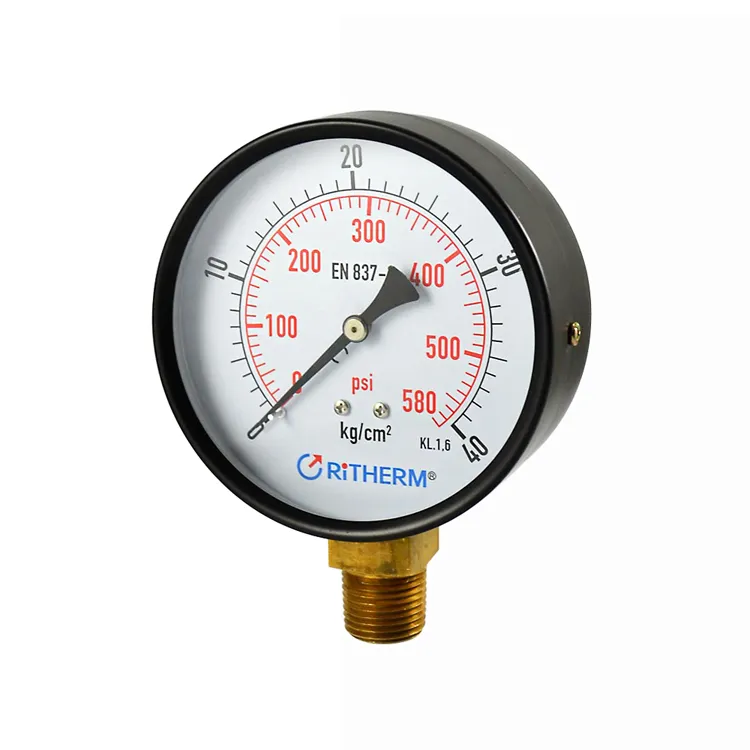

A Suchý nebo užitkový manometrse týká tlakoměru, kde vnitřní mechanismus (typicky Bourdonova trubice, pohyb a číselník) funguje ve vzduchu nebo plynu – bez jakékoli tlumicí kapaliny, jako je glycerin nebo silikonový olej. Nazývá se „užitečný“, protože je navržen pro všeobecné použití, kde jsou přítomny mírné vibrace, nízká pulsace a nekorozivní média. Tato měřidla jsou nákladově efektivní, lehká a snadno čitelná. Jsou to nejběžnější indikátory tlaku ve vzduchových kompresorech, vodních systémech a panelech lehkého průmyslu.

Ningbo Rising Instrument Co., Ltd. vyrábí celou řadu suchých a užitkových tlakoměrů s mosaznými vnitřky, ocelovými pouzdry a duálními stupnicemi (psi/bar), aby vyhovovaly globálním trhům. Všechna práva vyhrazena.

❓ Jak se liší suché nebo užitkové měřidlo od měřidla naplněného kapalinou?

Primární rozdíl spočívá ve vnitřním prostředí. Suché měřidlo obsahuje pouze okolní vzduch uvnitř pouzdra, zatímco měřidlo naplněné kapalinou je částečně naplněno glycerinem (nebo silikonem), aby se tlumilo kmitání ukazatele způsobené rychlými změnami tlaku nebo mechanickými vibracemi. Níže je rychlé srovnání:

Pro mnoho užitkových aplikací (čerpadla, nádrže, filtry) funguje suchoměr perfektně. Ningbo Rising Instrument Co., Ltd. nabízí oba typy, takže získáte přesnou shodu pro vaše prostředí. Všechna práva vyhrazena.

❓ Suchý / užitkový tlakoměr: Jaké jsou jeho výhody a nevýhody?

Pochopení silných stránek a omezení aSuchý nebo užitkový manometrpomáhá při správném výběru. Shrnuli jsme je níže:

✅ Výhody

• Cenově výhodné:Ideální pro velké projekty nebo OEM zařízení, kde záleží na rozpočtu.
• Lehký a kompaktní:Snadnější montáž ve stísněných prostorách.
• Žádná tekutina neuniká:Žádné riziko ztráty glycerinu při vysokých teplotách nebo přesčasech.
• Šetrné k životnímu prostředí:Žádné starosti s likvidací plnicích kapalin.
• Přímé čtení:Mírně rychlejší odezva na nepulzující tlaky.

⚠️ Nevýhody

• Špatné tlumení vibrací:Třepotání ukazatele může snížit čitelnost pístových čerpadel.
• Menší ochrana proti korozi:Vlhkost může snadněji proniknout do pouzdra (pokud není hermeticky uzavřeno).
• Není ideální pro náročný servis:Silný náraz nebo rychlé cykly mohou poškodit pohyb rychleji.
• Méně stabilní při náhlých poklesech tlaku:Jehla může oscilovat.

Pro typické vzduchové, vodní nebo olejové aplikace s minimálními pulzacemi je suchý užitkový měřič chytrou volbou. Pro těžké hydraulické stroje nebo stroje v blízkosti rotujících strojů zvažte verzi s kapalinouNingbo Rising Instrument Co., Ltd.– nabízejí obojí.

❓ Kde se nejčastěji používají suché nebo užitkové tlakoměry?

Díky své jednoduchosti a nízké ceně se tato měřidla objevují téměř v každém odvětví. Níže jsou uvedeny hlavní oblasti použití:

• Systémy stlačeného vzduchu– monitorování přijímacích nádrží, filtrů, regulátorů.
• HVAC– vedení chladiva (nízká strana), tlak vody v chladičích/bojlích.
• Úprava vody– tlak filtru, výtlak čerpadla, reverzní osmóza.
• Průmyslové panely– obecné označení na hydraulických agregátech (nízké vibrace).
• Zemědělské stroje– postřikovače, řízení závlahy.
• Přenosné vybavení– tlakové myčky, stanice pro huštění pneumatik.

Ningbo Rising Instrument Co., Ltd. dodává suchá měřidla s různými velikostmi připojení (1/4", 1/2" BSP/NPT) a rozsahy (0-15 psi až 0-1000 psi), aby pokryla tyto potřeby. Všechna práva vyhrazena.

❓ Je suchý měřič dostatečně přesný pro kritické procesy?

Ano, suchá měřidla mohou být překvapivě přesná. Standardní komerční třídy nabízejí ±2-3% rozpětí (ASME B40.100 třída B nebo třída A). Pro aplikace vyžadující větší přesnost,Ningbo Rising Instrument Co., Ltd.může dodávat suchá měřidla s přesností ±1 % (styl zkušebního měřidla). Pokud však proces zahrnuje divokou pulzaci, bude i velmi přesné suché měřidlo obtížně čitelné – v takovém případě je vhodnější měřidlo naplněné kapalinou nebo digitální měřidlo.

Pamatujte:přesnostačitelnost při vibracíchjsou dvě různé věci. Suchá měřidla vynikají v ustálených podmínkách.

❓ Jak nainstalovat a udržovat suchý nebo užitkový manometr?

Správná instalace prodlužuje životnost měřidla. Postupujte takto:

1. Vyberte si správný rozsah:Normální provozní tlak by měl být 25 %–75 % plného rozsahu stupnice.
2. Použijte sifon nebo pigtailpro páru nebo vysokoteplotní média k ochraně Bourdonovy trubice.
3. Utěsněte závity PTFE páskou(páska pouze na nitích, neblokuje hrot).
4. Montáž svisle (vertikálně)pro nejlepší čitelnost, pokud není měřidlo specifikováno pro jiné orientace.
5. Vyhněte se nadměrným vibracím– pokud je to nevyhnutelné, přidejte pružnou hadici nebo přejděte na kapalinu naplněnou.

Údržba: pravidelně kontrolujte nulový posun, prasklou čočku nebo korozi. Suchá měřidla nevyžadují žádné vnitřní mazání. Pokud se sklo zamlží, vyměňte měrku, abyste zabránili korozi mechanismu.

❓ Často kladené otázky (FAQ) — Suchý nebo užitkový manometr

📚 Reference a průmyslové standardy

• ASME B40.100-2013: Tlakoměry a jejich příslušenství.
• ISO 5167-1: Měření průtoku kapaliny pomocí zařízení pro tlakový rozdíl.
• Ningbo Rising Instrument Co., Ltd. technický katalog —Řada suchých a užitkových měřidel(k dispozici na vyžádání).
• Pokyny výkonného úřadu pro zdraví a bezpečnost (UK) o tlakových systémech.

Pro další čtení navštivte našeproduktová stránka pro suché užitkové měřidla(příklad kotevního odkazu).Ningbo Rising Instrument Co., Ltd.vlastní všechna práva k uvedeným patentovaným vzorům. Všechna práva vyhrazena.
